Cette semaine, nous sommes intervenus pour une installation de tableau électrique à Toulouse, chez Grégory et Mathilde. Ils habitent une belle maison lauragaise de type T5, d’environ 200 m², avec piscine. Une maison agréable, mais dont l’électricité avait clairement besoin d’être reprise : les coupures de courant faisaient partie de leur quotidien. Voici comment nous avons identifié l’origine du problème et ce que nous avons mis en place pour y mettre fin.
Le contexte : une grande maison et des coupures à répétition
La maison est spacieuse. Au rez-de-chaussée, on trouve une entrée, une salle de bain, une cuisine, un salon et une extension qui sert de salle de jeux. À l’étage, quatre chambres et leur salle de bain. Autant de pièces, autant de circuits à alimenter.
Le souci signalé par nos clients était simple à décrire mais pénible à vivre : dès que le four, la bouilloire et la machine à laver fonctionnaient en même temps, le courant finissait par sauter. Des coupures de courant régulières, qui obligeaient à réarmer le disjoncteur et à jongler entre les appareils.
Notre diagnostic : deux problèmes qui se cumulaient
Après analyse de l’installation, nous avons relevé deux causes principales.
Toute la maison sur une seule phase
La maison est alimentée en triphasé, avec trois phases disponibles. Pourtant, l’ensemble des circuits tournait sur une seule et même phase. Les deux autres étaient donc quasiment inutilisées, pendant que la première supportait toute la charge de la maison.
Un abonnement de 9 kVA réparti sur trois phases
L’abonnement électrique était de 9 kVA. En triphasé, cette puissance est répartie entre les trois phases : chacune ne dispose que d’une partie de la puissance totale. Avec tous les appareils branchés sur la même phase, il suffisait de quelques équipements gourmands en même temps pour dépasser la limite et provoquer la disjonction. C’est typiquement ce qui se produisait avec le four, la bouilloire et le lave-linge. Si vous voulez mieux comprendre votre consommation et vos pics de puissance, nos conseils pour exploiter les données de votre compteur Linky peuvent vous aider.

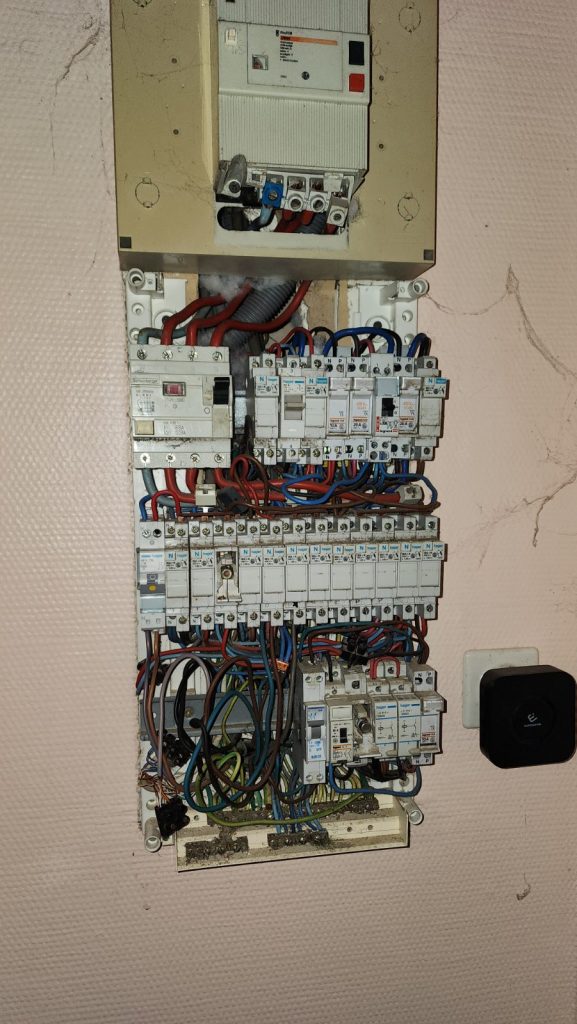

À cela s’ajoutait un tableau vieillissant, équipé d’anciens porte-fusibles, qui ne correspondait plus aux besoins d’une maison de cette taille. La décision a donc été prise de changer le tableau électrique.
Le choix du matériel : Legrand plutôt que Schneider
Nous avons proposé deux options à nos clients : du matériel Schneider ou du matériel Legrand. Ils ont finalement choisi Legrand, un peu moins cher, et largement plus performant que les vieux porte-fusibles de l’ancien tableau. Disjoncteurs modulaires, interrupteurs différentiels 30 mA et prises modulaires intégrées au tableau : l’ensemble est moderne, lisible et facile à faire évoluer.
Le déroulé du chantier : trois jours de travail minutieux
Le repérage des câbles, l’étape la plus longue
Dans une grande maison, le plus long n’est pas de poser le tableau, mais de repérer chaque câble et de tout remettre d’équerre. Ici, la tâche était compliquée : les couleurs des fils ne correspondaient pas entre l’arrivée au tableau et les points d’utilisation. Par exemple, un fil bleu au tableau, destiné à l’interrupteur de l’éclairage du rez-de-chaussée, devenait marron en cours de route. Visiblement, la personne qui avait réalisé l’installation d’origine n’était pas du métier.

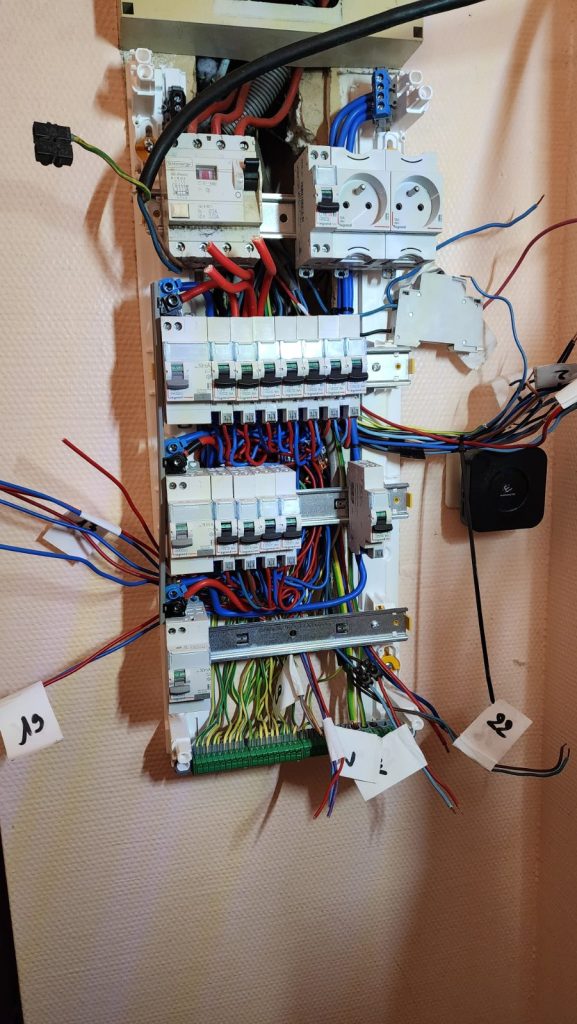

Nous avons donc testé, identifié et numéroté chaque circuit un par un avant de le raccorder. C’est un travail patient, mais indispensable pour obtenir une installation fiable et compréhensible pour toute intervention future.
Un tableau de 4 rangées, chacune protégée par son différentiel

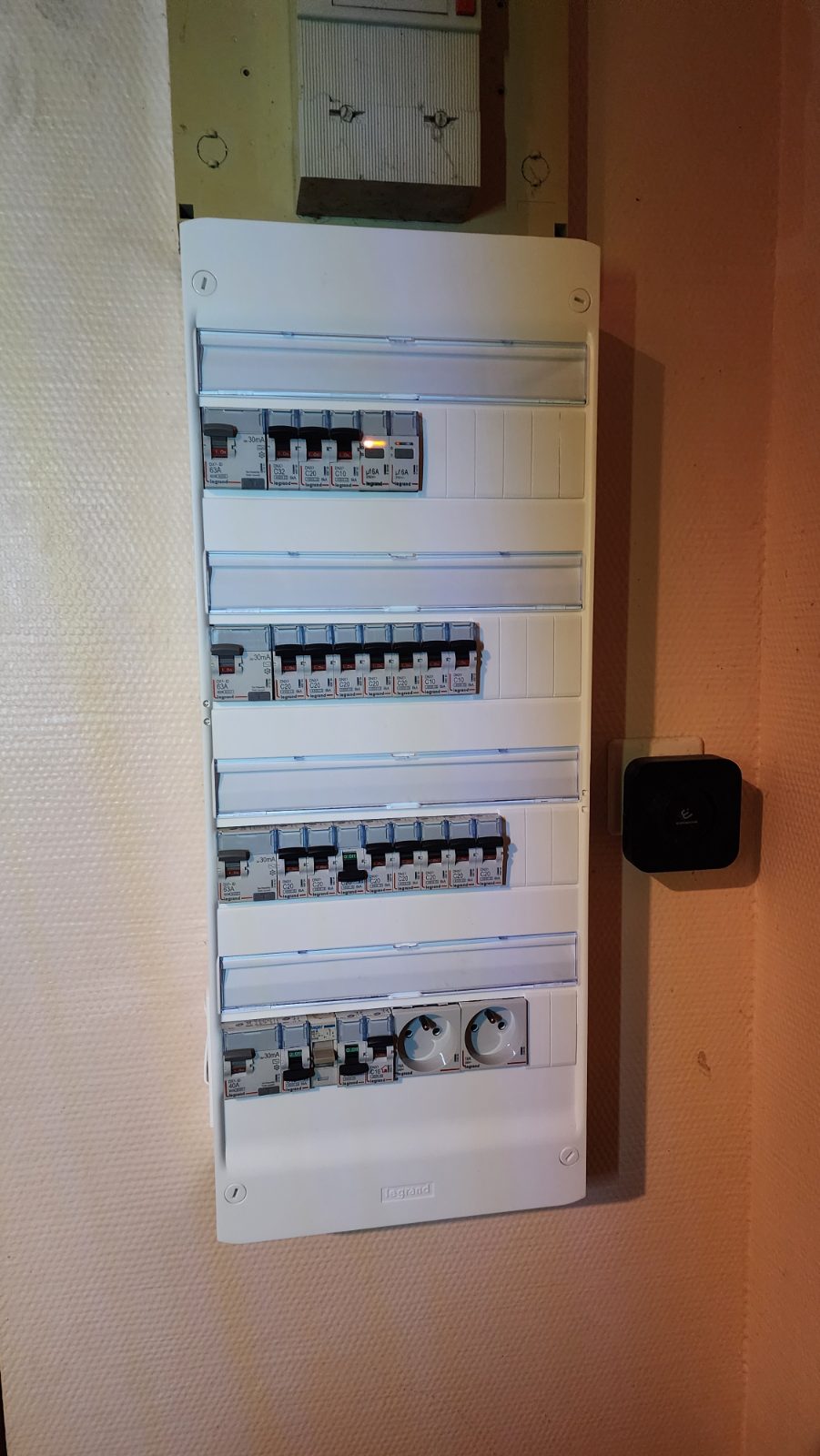

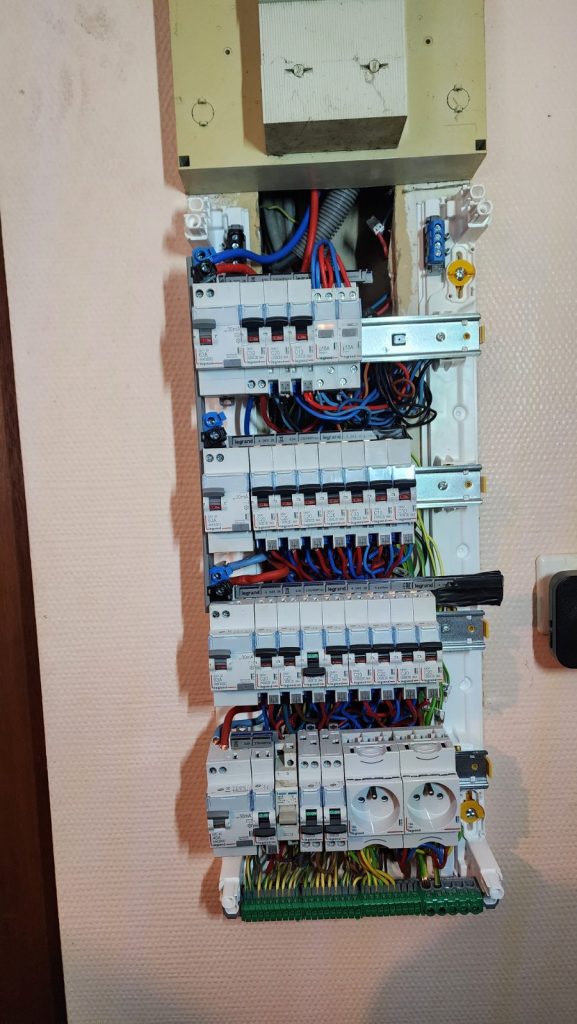

Nous avons installé un tableau électrique Legrand de quatre rangées. Chaque rangée est protégée par son propre interrupteur différentiel, avec une répartition des circuits par zones de la maison. Concrètement, si un défaut survient dans la cuisine, seuls les appareils concernés disjonctent : le reste de la maison continue de fonctionner normalement. C’est un vrai gain de confort au quotidien, et surtout une sécurité supplémentaire pour les occupants. La cuisine étant souvent la pièce la plus sollicitée, vous trouverez d’autres repères dans nos conseils pour réussir l’installation électrique de votre cuisine.
Une répartition des circuits entre les phases
Dernier point clé : nous avons revu le raccordement du tableau en créant une répartition des circuits par phase. Les appareils gourmands ne se retrouvent plus tous sur la même phase, et la charge est bien équilibrée dans toute la maison. C’est ce rééquilibrage qui met fin aux coupures à répétition.
Le résultat : une installation fiable et lisible
Après trois jours chez Grégory et Mathilde, tout fonctionne. Le four, la bouilloire et la machine à laver peuvent tourner ensemble sans faire sauter le courant, chaque zone de la maison est protégée indépendamment, et le tableau est propre, repéré et prêt à accueillir de futurs circuits. Pour ce chantier, le tableau et la main-d’œuvre leur ont coûté 2 000 € au total. Et surtout, nos clients sont contents : c’est l’essentiel.
Vous vivez des disjonctions répétées ou votre tableau a pris de l’âge ? Notre équipe d’électriciens SDO 31 intervient à Castelginest et dans toute la couronne toulousaine pour une rénovation de tableau électrique adaptée à votre logement.
Questions fréquentes
Pourquoi mon courant saute-t-il quand j’utilise plusieurs appareils en même temps ?
Le plus souvent, la puissance appelée dépasse ce que permet votre abonnement ou ce que supporte une phase. En triphasé, si tous les circuits sont branchés sur la même phase, celle-ci sature rapidement alors que les autres restent inutilisées. Un diagnostic du tableau permet d’identifier la cause exacte.
Combien de temps faut-il pour changer un tableau électrique ?
Cela dépend de la taille du logement et de l’état du câblage existant. Dans une grande maison où les fils doivent être repérés un par un, comme sur ce chantier, il nous a fallu trois jours. Une installation bien identifiée au départ peut aller plus vite.
À quoi sert d’avoir un interrupteur différentiel par rangée ?
Chaque différentiel protège un groupe de circuits contre les fuites de courant. En cas de défaut, seule la rangée concernée se coupe, et le reste de la maison continue de fonctionner. Vous gagnez en confort et en sécurité.
Faut-il forcément augmenter son abonnement pour éviter les coupures ?
Pas toujours. Avant de modifier l’abonnement, il faut vérifier la répartition des circuits entre les phases dans une installation triphasée. Un bon équilibrage permet souvent de supprimer les disjonctions sans changer de puissance souscrite.
